Устройство и принцип работы
Дымовые трубы на растяжках Dy700, (720х8) монтируют в котельных залах, которые вмещают от двух до десяти котлов и способны обеспечить самотягу в обширном разбросе нагрузок от 10% до 100%. Во время отопительного сезона часто происходит снижению скорости потока дымовых газов, повышается конденсация внутри дымовых труб, а значит, имеет место коррозия, что в итоге приводит к повышенному износу. Эксплуатация котельных в таком режиме, а еще, если мощность котлов не соответствует выбранному дымоходу, приводит к уменьшенному сроку работы дымовых труб — до 7 лет. При хорошо выполненном проекте котельной и эксплуатации в нормальном режиме — дымовые трубы служат более 30 лет.

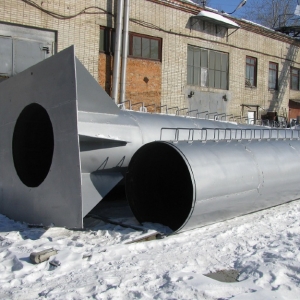

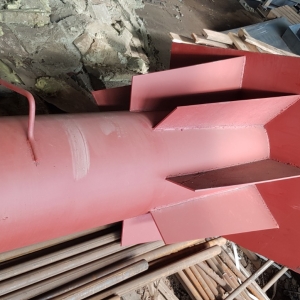

Такие Дымовые трубы Dy700, (720х8) производятся по методу вальцевания железных листов в обечайки и соединением обечаек на нужную длину. Обечайки делают из стального листа ЗПС толщиной от 4 - 6 мм. Нижняя часть дымохода имеет подошву - плиту для соединения с фундаментом. Подошва-плита выполнена из листа металла толщиной от 10-20 мм. В месте соединения нижней части ствола дымовой трубы к фундаменту привариваются ребра жесткости, которые помогают увеличить устойчивость и прочность соединения. Ребра жесткости обычно из листов металла 8 мм треугольной формы. Чем выше труба, тем необходимо больше поясов растяжек, они располагаются под углом около 120˚C. Чаще всего дымовые трубы на растяжках применяют от 15 до 40 м, на них используют максимум 2 пояса растяжек. Этого достаточно, чтобы надежно зафиксировать конструкцию. На Внешнюю поверхность трубы наносят битумный лак, иногда с алюминиевой пудрой.
Особенности и преимущества
- Жаропрочность;
- Защита от коррозии;
- Низкая стоимость монтажа;
- Долговечность;
- Отвод продуктов горения.
Размещение и установка

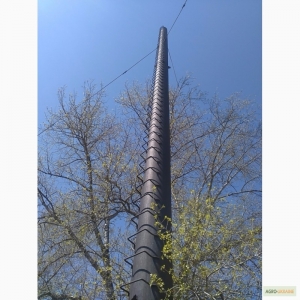

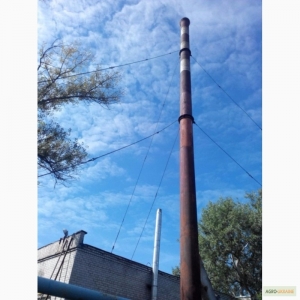

Дымовая труба данного типа Dy700, (720х8) устанавливается на прочный предварительно подготовленный фундамент с использованием дополнительных креплений – растяжек. Монтаж производится исключительно квалифицированными специалистами, согласно требования ГОСТ и СНиП.
Эксплуатация и техническое обслуживание
При естественной тяге дымовая труба на растяжках Dy700, (720х8) имеет форму цилиндра. Рекомендуемые условия эксплуатации: температура от 40⁰С до 350 ⁰С; срок эксплуатации — свыше 10 лет; возможность эксплуатации в ветровых районах I-III категорий при температуре от -40⁰С до +40⁰С; возможность эксплуатации при сейсмичности районов до 6 баллов.

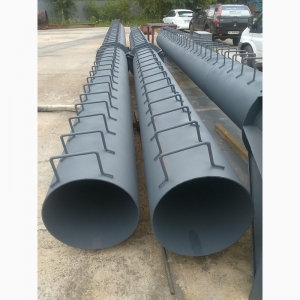

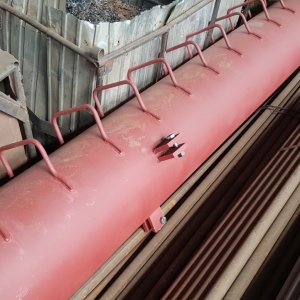

Для технического обслуживания оттяжных узлов, в конструкции газоотводящих стволов устанавливаются специальные скобы для подъема на трубы.
Комплектация
В комплектацию дымовой трубы Dy700, (720х8) входят: основание, сегменты ствола, закладная пластина, подкладное кольцо, оттяжки, крепление оттяжек, диффузор, накладки, скобы и паспорт.
