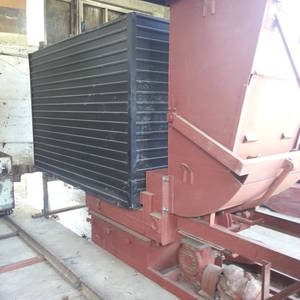

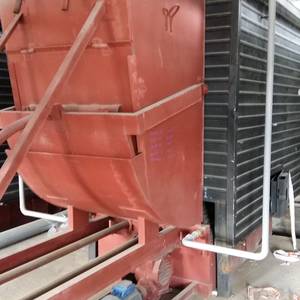

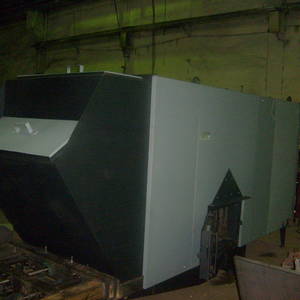

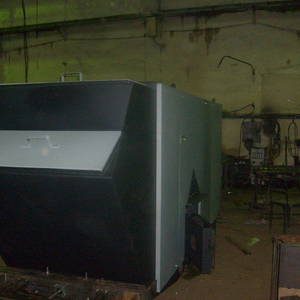

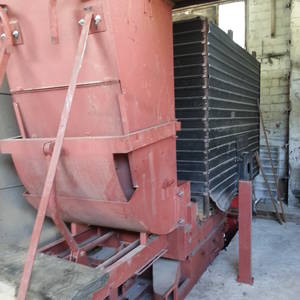

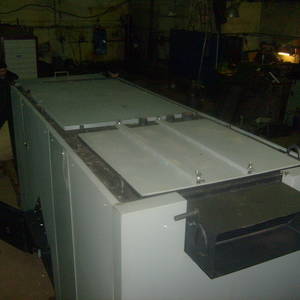

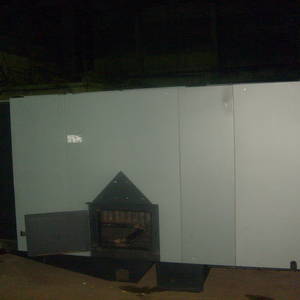

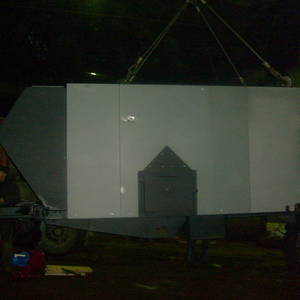

Котёл КВм-1,7 на угле

845 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	45900
Расход топлива, кг/ч	357
Вид топлива	Бурый уголь
Тип	КВм

Водогрейный котел КВм-1.7 используется в стационарных и модульных котельных для получения горячей воды на нужды отопления и водоснабжения. Оснащен механической топкой, что автоматизирует топливоподачу, а система дополнительной подачи воздуха повышает КПД котла до 90%.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	48.1
КПД, не менее, %	82
Масса котла (без воды), кг	4700
Массовый расход уходящих газов, кг/с	0.99
Мощность, кВт	1700
Мощность, Гкал	1.47
Мощность, МВт	1.7
Низшая теплота сгорания топлива, кКал/кг	5000
Отапливаемая площадь, м²	17000
Отапливаемый объем, м³	45900
Радиационная поверхность нагрева, м²	18.2
Расход теплоносителя среды, м³/ч	59
Расход топлива, кг/ч	357
Расчетный срок службы, не менее, лет	10
Цена, руб.	845000

Расход условного топлива, кг/ч	255
Температура воды на входе в котёл, не менее, °C	60

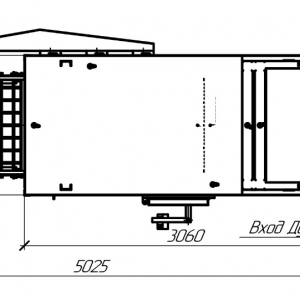

Габаритные размеры (ДхШ), мм	5100х1510х2580
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250

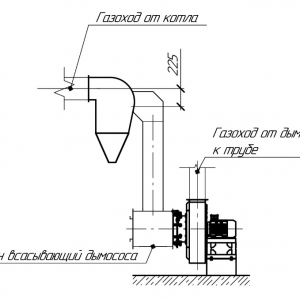

Тяга	Принудительная - дымосос ДН-6,3
Вид топлива	Бурый уголь, Каменный уголь
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВм

Устройство и принцип работы

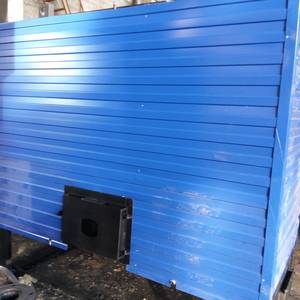

Котёл КВм-1.7 — это сварной блок из стальных труб, рамы и каркаса покрытый термоизоляционными материалами; сверху обшит листовой сталью. Состоит из топочной и конвективной частей.

В топочной части процесс горения топлива идёт на колосниковой решётке. Конвективная часть обеспечивает теплопередачу нагреваемой воде и понижение температуры уходящих газов, которые перемещаются в газоход, расположенный на задней стенке котла. Для очистки конвективных поверхностей предусмотрен люк над конвективной частью. Подача топлива происходит механически с помощью забрасывателя или из бункера самотёком.Удаление шлака происходит автоматически при движении колосникового полотна топки. Для механизированной загрузки топлива применяют несколько моделей топочных устройств.

Условное обозначение

Водогрейный котел КВм-1.7 на угле, где:

К – котел;
В – водогрейный;
м – механическая топка;
1.7 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Развитая конвективная поверхность, способствующая увеличению срока службы оборудования;
Отсутствие водоподготовки;
Автоматизация топливоподачи и шлаковыведения;
Компактный размер.

Размещение и установка

Котел КВм-1.7 устанавливается на фундамент и крепится анкерными болтами. Далее к нему монтируется топка и системы автоматизации, если таковые имеются. Важно установить котел ровно, используя уровень, и обеспечить доступ воздуха к системам воздухоподачи.

Собранный котел КВм-1.7 подключается к системам водоснабжения, на него устанавливается запорная арматура и КИП. Финальной стадией сборки является монтаж газовыводящей системы и установка элементов управления. После проверки сборки котла и его тестового запуска, котел готов к эксплуатации.

Эксплуатация и техническое обслуживание

За счет механической топки и системы шлакоотведения, котел КВм-1.7 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котел КВм-1.7 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
